1. 网络拓扑图

客户端：CPU 1211C

软件：Portal V16

服务器：ZM14-8RTD-11（网口型8路三线热电阻温度采集器）

2. 新建工程，硬件设置

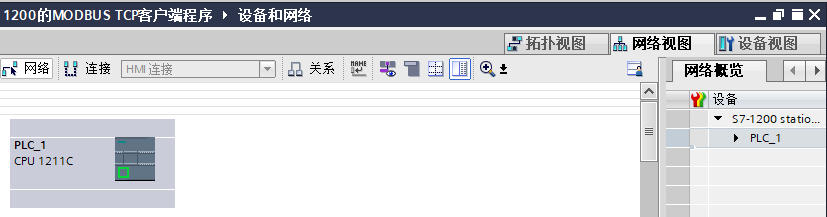

添加新设备

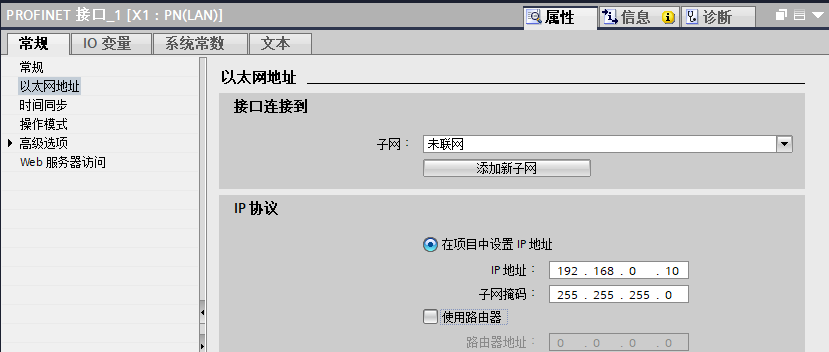

设置PLC的IP地址，子网在此应用上可以不用添加。

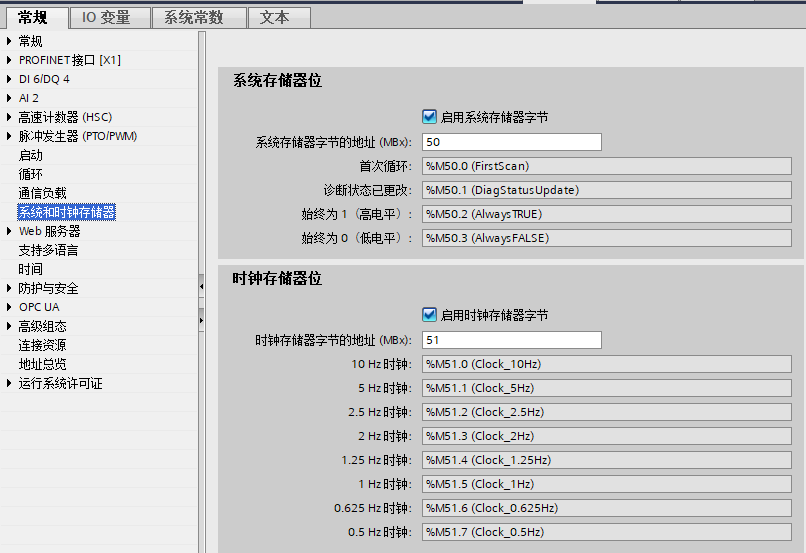

系统和时钟存储器勾选，地位我们分别定义在MB50和MB51，后面编程会用到。

3. MB_Client指令使用方法

先去了解MB_Client指令使用方法，这里就不再介绍其用法了。

4. 添加必用的全局数据区

添加2个数据区：1个用于MB_Client指令CONNECT指针指向的数据区（在此为了区分命名为MB_TCP连接数据区_1），1个用于客户端与服务器的数据收发区域。

3.1 建立TCON_IP_v4系统数据并初始化参数

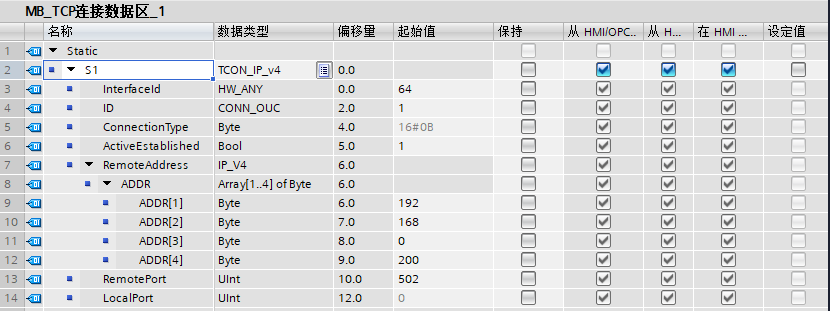

在“MB_TCP连接数据区_1”里面建立一个TCON_IP_v4,这个是系统数据类型，不是用户数据类型，所以需要自己输入，也可以COPY进去。

上图上我们初始值键入interfaceld 64(16#40)，需要与PN口硬件号一致。

ID号根据需求填写，每使用1个MB_Client指令，ID号需要不一样，ConnectionType保持默认16#0B，ActiveEstablished初始化必须为1，否则启用时会出错，填写需要访问的服务器IP，192.168.0.200，远程端口号502，本地端口号0

3.2 在交换数据区建立对应的变量

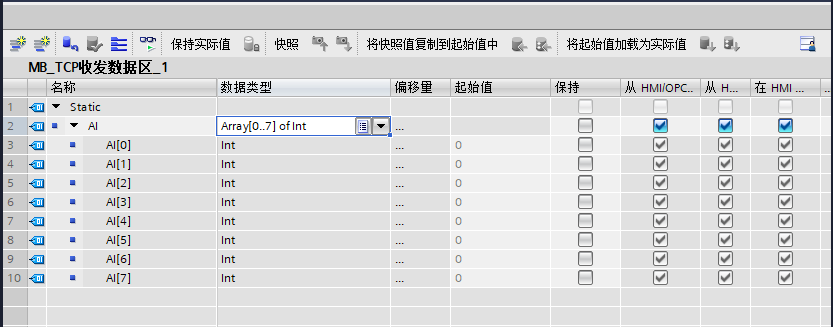

ZM14-8RTD-11是8路三线制PT100热电阻温度采集模块，温度范围-100℃~600℃，显示-1000~6000的数据，所以我们需要建立8个有符号整型数据，变量名AI，数据类型Array[0..7]of Int即8个有符号整形数据。

5. 建立客户端访问单个服务器程序段

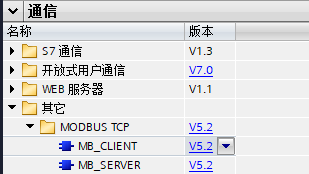

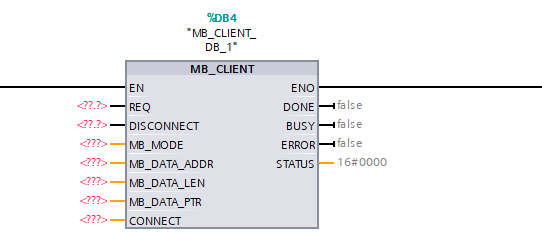

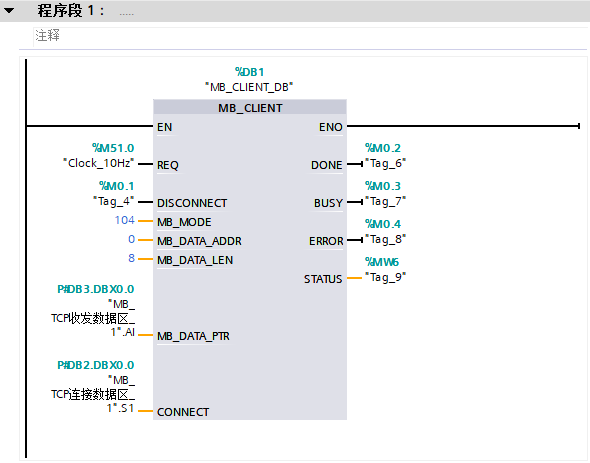

4.1. 调用MB_Client指令

4.2. 背景区

自动生成数据背景区DB1即可，也可自定义其它号的DB。

4.3. REQ、DISCONNET、MB_MODE、MB_DATA_ADDR、MB_DATA_LEN的使用

这里使用系统时钟指令M51.0，10HZ即100mS一个上升沿来触发REQ，DISCONNET需要设置为FALSE，功能码、地址 、长度根据ZM14-8RTD的相关参数设置，具体参考下表

我们使用功能号104，地址0，数据长度8

4.4. MB_DATA_PTR的使用

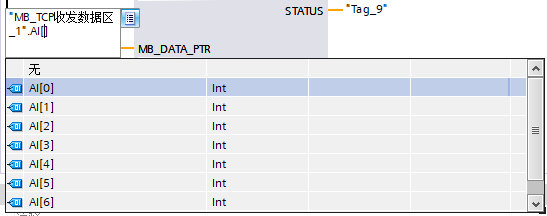

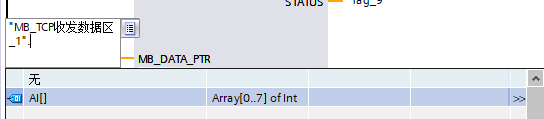

MB_DATA_PTR指向上面已建立的数据收发区，注意：指针不要指向具体的一个变量，比如变量AI[0],如果这样会造成MB_Client通讯状态的ERROR标志置1，STATUS状态代码16#8383。应该需要指向AI变量的地址指针，而不是数据首地址，如下图，应选择无。

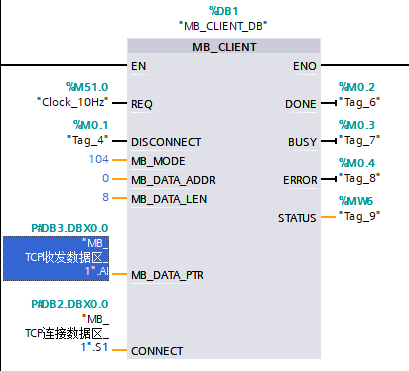

选择“无”后显示下图

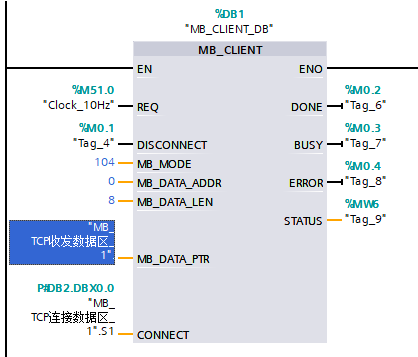

若数据交换区建立的数据变量只建立了一个数组变量，指针也可以指向DB区的首地址指针，如下图

选择“无”后显示为下图

4.5. CONNECT的使用

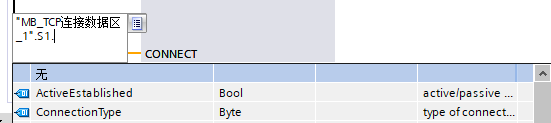

CONNECT指向建立的系统数据区的首地址即可，同MB_DATA_PTR的使用一样，也不要指向内部具体的一个数据地址，选“无”即可。

4.6. DONE、BUSY、ERROR、STATUS

这几个是MB_Client指令的输出状态，在监视状态可查看其值来判断有没有错误信息，对编程很有帮助。

6. MB_Client背景数据区参数设置

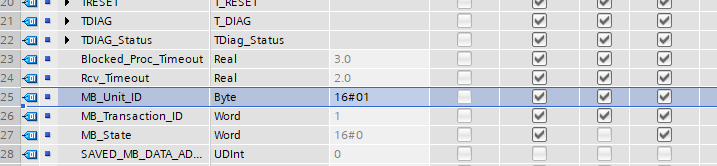

其中的MB_UNIT_ID的设置尤为重要，西门子默认是16#FF，但实际运用中会根据作为服务器的扩展IO模块的实际通讯站地址来设置。

以ZM14-8RTD-11，通讯站地址为01即拨码开关前7位设置为“1000000”，则MB_UNIT_ID需要初始化设置成01；

也可将拨码开关前7位都拨到OFF状态“0000000”，即通讯站地址16#FF，这里的MB_UNIT_ID就可以不需要改变了。

7. 编译、下载、查看状态

编译组态及程序，然后下载。

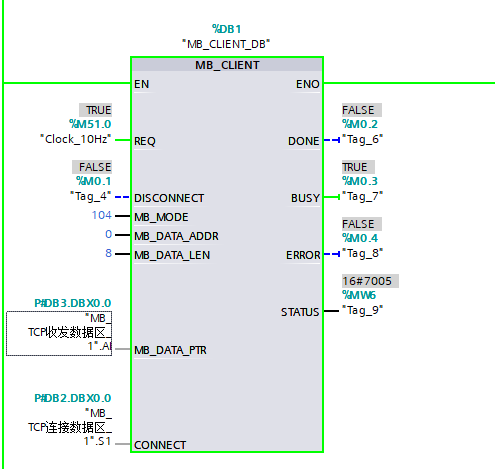

在监视状态下查看DONE、BUSY、ERROR、STATUS状态，DONE、BUSY的状态是TRUE、FALSE之间变换，而ERROR的状态没有TRUE，STATUS状态输出字是16#7004、7005、7006来回变化，证明通讯成功。

不足的是我们用的系统时钟指令M51.0，定时100mS来触发REQ的，因为这种触发没有在乎主、从通讯是否已经完成，只要100mS时间段一到就会触发下一条指令，这个只适用于单个服务器的使用。
