Ø 产品简介

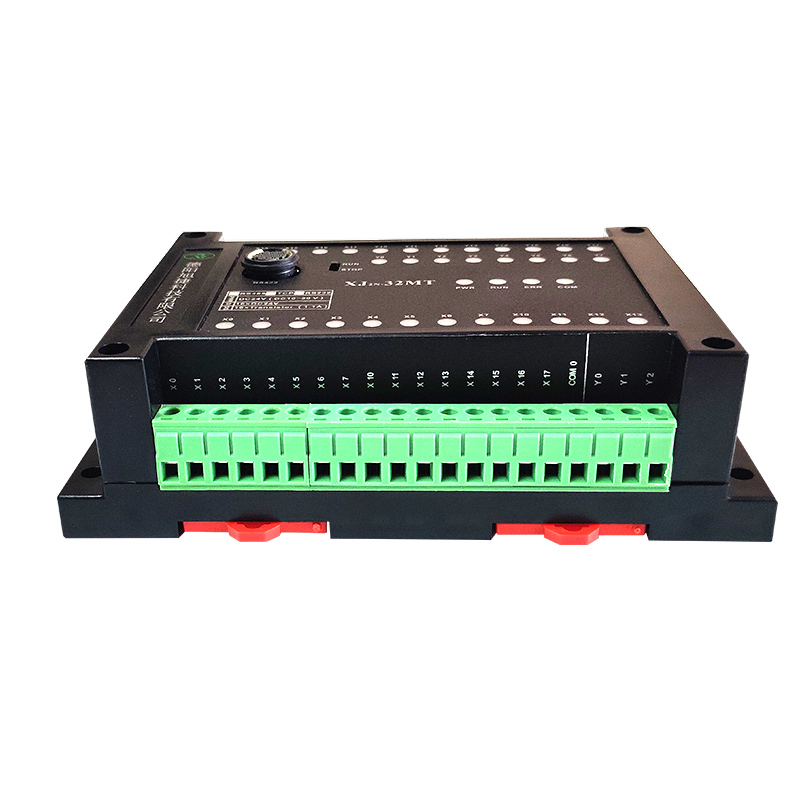

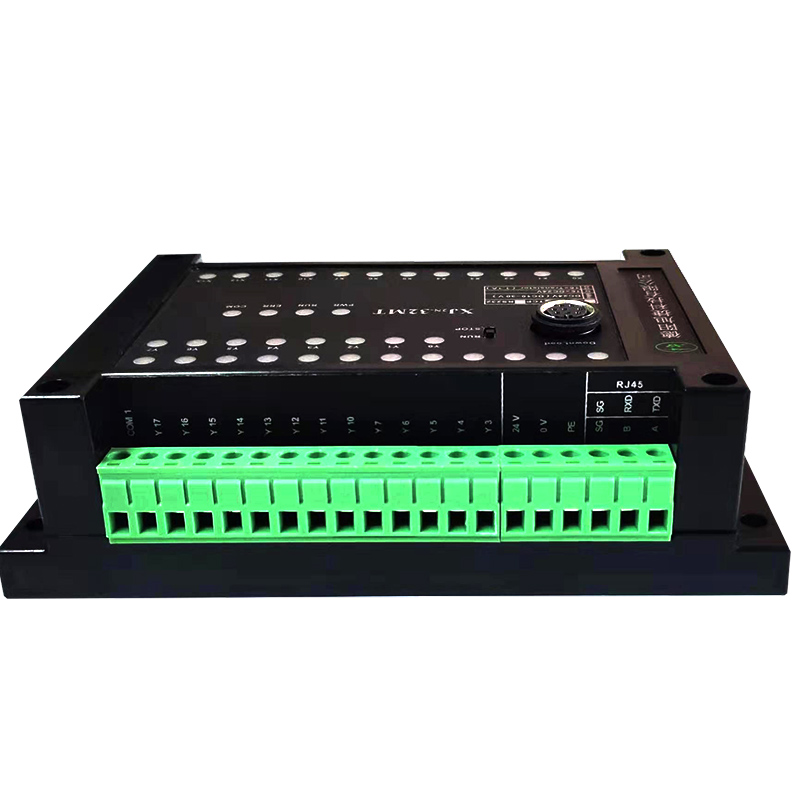

XJ2N-32MT系列模块是一款高性价比的可编程控制模块，具有16通道光电隔离开关量输入、16通道MOS管驱动输出，支持MODBUS-RTU主/从站通讯规约，10～30V宽输入直流电源、外形小巧、可靠性高，可广泛应用于各种工业测量与控制系统。

Ø 产品特点

n 兼容三菱GX Developer/GX WORKS2，支持PLC写入、PLC读出、PLC校验、在线监视、软元件批量监视、在线监视（写入模式）以及远程操作RUN/STOP等功能。

n 兼容常规的组态触摸屏（如昆仑通泰、威纶、信捷以及步科等组态屏）、变频器以及仪表等。

n 标准Modbus Rtu 通信接口，可与业界流行的组态软件 (Intouch、Flx、组态王、力控、太力等)或可编程控制器PLC（西门子、施耐德、欧姆龙等）通信。

Ø 安装方式及尺寸

n 外形尺寸：(长 x 宽 x 高)：145×90×40(mm)

n 安装尺寸：35mm DIN导轨安装或M4×16mm螺丝安装

Ø 模块资源

n 开关量输入：16通道（光电隔离输入）；

n 开关量输出：16通道（MOS管输出）；

n 旋转编码器输入：2通道（4线制旋转编码器）；

n 高速计数器输入：2通道（最高频率10K）；

n PWM或PLSY脉冲输出：2通道；

n 实时时钟，内置纽扣电池；

n 下载口即RS422端口：程序下载、上传、监视，还可与多种触摸屏通讯，快速实现人机交互功能；

n RS485通讯端口： PLC可通过MODBUS通讯扩展IO点数、与组态软件/触摸屏等实现数据交换。
