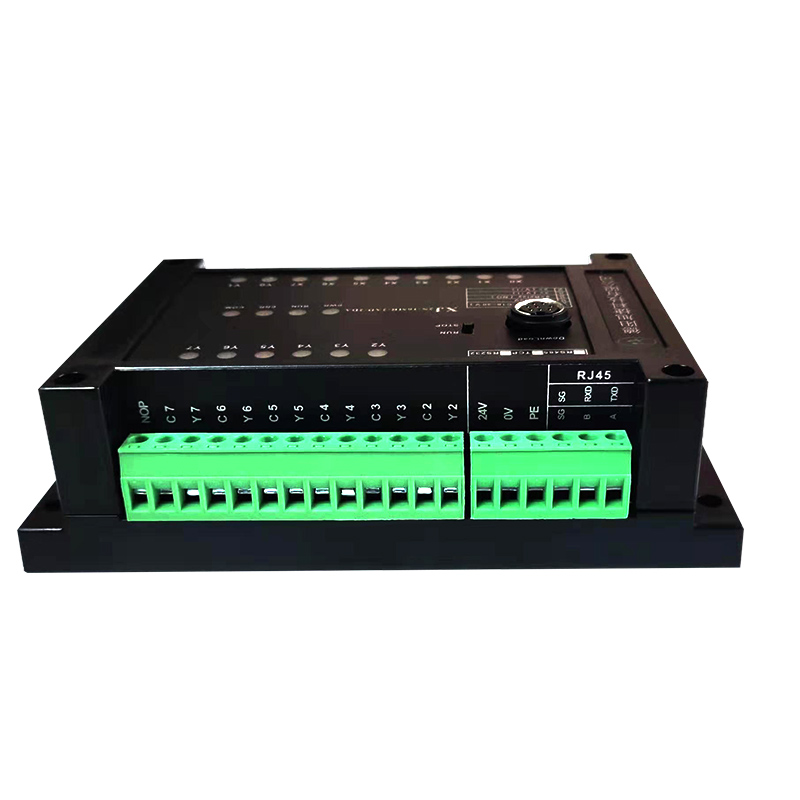

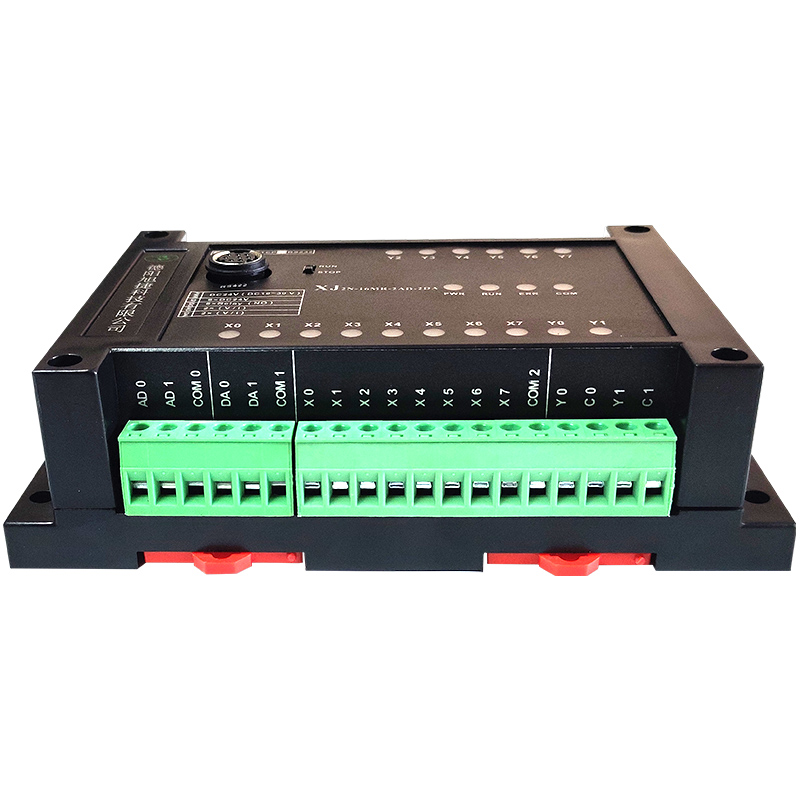

8路数字量输入8路数字量输出2路模入2路模出
产品型号:XJ2N-16MR-2AD2D
通讯接口:下载口,可加选RS485接口
通讯协议:RS485接口Modbus RTU
IO点阐述:路数字量输入、8路继电器输出、2路模入、2路模出
工作电压:DC10~30V
功率:≈1W
工作环境:-10~+60℃
防护等级:IP20
应用范围:广泛应用于各种工业测量与控制系统。
在线订购产品详情
Ø 产品简介
XJ2N-16MR-2AD2DA系列模块是一款高性价比的可编程控制模块,具有8通道光电隔离开关量输入、8通道继电器输出、2通道12位模拟量采集和2通道12位模拟量输出(电流或电压),支持MODBUS-RTU主/从站通讯规约,10~30V宽输入直流电源、外形小巧、可靠性高,可广泛应用于各种工业测量与控制系统。
Ø 产品特点
n 兼容三菱GX Developer/GX WORKS2,支持PLC写入、PLC读出、PLC校验、在线监视、软元件批量监视、在线监视(写入模式)以及远程操作RUN/STOP等功能。
n 兼容常规的组态触摸屏(如昆仑通泰、威纶、信捷以及步科等组态屏)、变频器以及仪表等。
n 标准Modbus Rtu 通信接口,可与业界流行的组态软件 (Intouch、Flx、组态王、力控、太力等)或可编程控制器PLC(西门子、施耐德、欧姆龙等)通信。
Ø 安装方式及尺寸
n 外形尺寸:(长 x 宽 x 高):145×90×40(mm)
n 安装尺寸:35mm DIN导轨安装或M4×16mm螺丝安装
Ø 模块资源
n 开关量输入:8通道(光电隔离输入)
n 开关量输出:8通道(继电器输出)
n 模拟量输入:2通道(12位分辨率、电流/电压软件选取)
n 模拟量输出:2通道(12位分辨率、电流/电压软件选取)
n 旋转编码器输入:2通道(4线AB相旋转编码器)
n 高速计数器输入:2通道(最高频率10K)
n 实时时钟,内置纽扣电池;
n 下载口即RS422端口:程序下载、上传、监视,还可与多种触摸屏通讯,快速实现人机交互功能;
n RS485通讯端口: PLC可通过MODBUS通讯扩展IO点数、与组态软件/触摸屏等实现数据交换。
