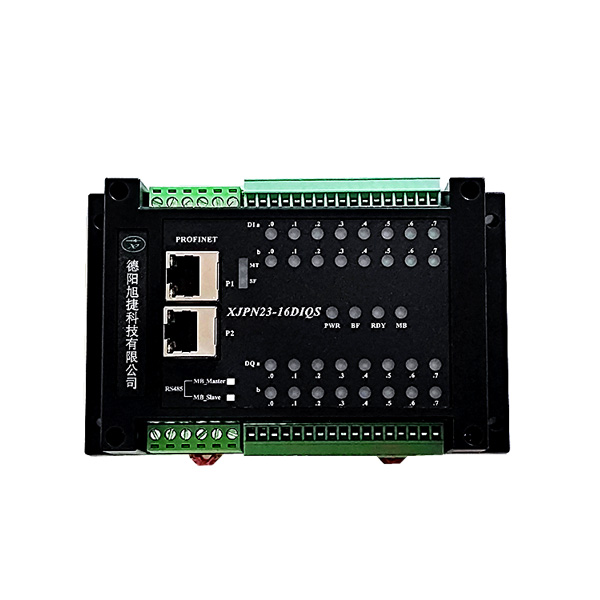

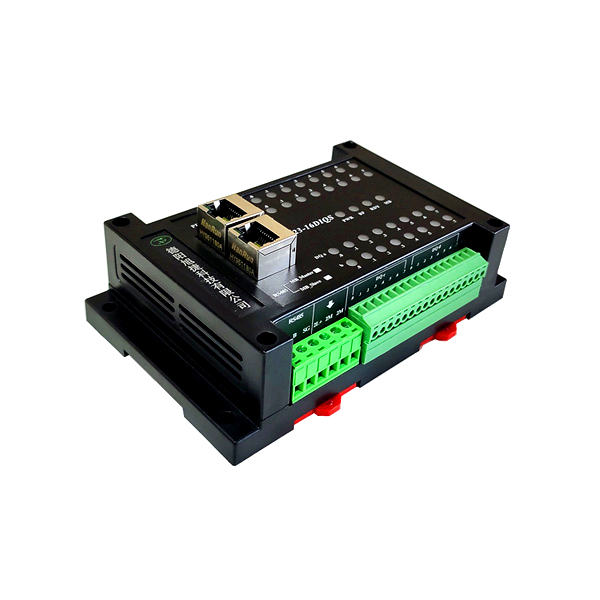

XJPN23-16DIQS

PROFINET分布式16通道数字量输入、16通道数字量输出模块

一、产品介绍

XJPN23-16DIQS是一款带Profinet协议通讯接口的16通道数字量输入、16通道数字量输出模块，可作各类PN主站的通讯扩展IO，数字量输出、输出都属光电隔离，标准工业以太网通讯双网口RJ45，通讯支持热拔插，DC10～30V宽工作电源、外形小巧、可靠性高，可广泛应用于各种工业测量与控制系统。

二、产品特点

n 使用高性能32位单片机，抗干扰能力强、长期稳定运行；

n IO点、电源、通讯相互隔离；

n 16路数字量输入各通道均采用光电隔离；支持无源干接点及NPN / PNP有源输入，且支持二线制和三线制接近/霍尔开关等有源器件输入；

n 16路数字量输出各通道均采用光电隔离；每通道驱动能力达0.5A，总驱动输出电流需小于6A，驱动电压范围10~48VDC；

n 标准工业以太网双网口RJ45，通过西门子S7-200Smart、S7-300、S7-400、S7-1200、S7-1500等可编程控制器的PN口，实现IO扩展。组态简单，无需编程；

n 所有Profinet模块都有双网口，可实现模块级连。
